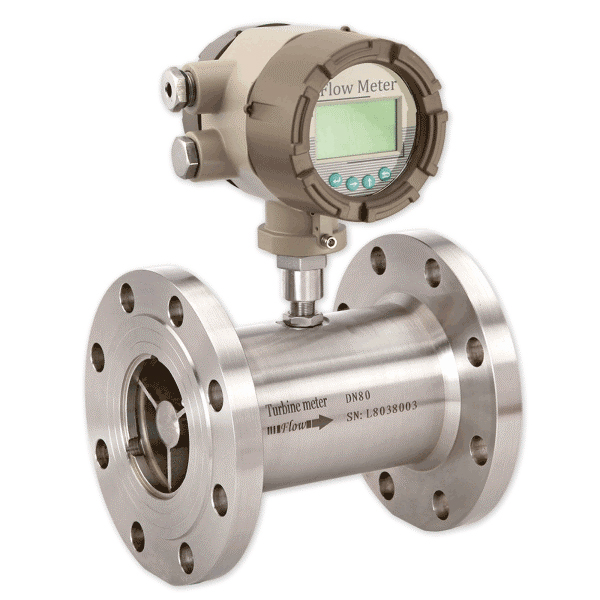

LWGY型渦輪流量計
產品介紹
LWGY系列渦輪流量計是吸取了國內外流量?jī)x表先進技術經過優化設計，具有結構簡單、輕巧、準確度高、復現性好、反應靈敏，安裝維護使用方便等特點的新一代渦流量計，渦輪流量計是一種精密流量測量?jī)x表，測量無雜質、無腐蝕液體的流量和總量，它被廣泛用于石油、化工、冶金、科研等領域。
產品特點
1、重復性好，短期重復性可達0.05%～0.2%，正是由于具有良好的重復性， 在貿易結算中是優先選用的流量計；
2、輸出脈沖頻率信號，適用總量計量及與計算機連接，抗干擾能力強；
3、可獲得很高的頻率信號（3～4kHz），信號分辨力強；
4、范圍度寬，中大口徑可達1:20，小口徑為1:10；
5、結構緊湊輕巧，安裝維護方便，流通能力大；
6、適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；
7、專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等。
技術參數
|
被測介質 |
無雜質、低粘度、無強烈腐蝕性液體 |
|
|
執行標準 |
渦輪流量傳感器（JB/T 9246-2016） |
|
|
檢定規程 |
渦輪流量計（JJG 1037-2008） |
|
|
儀表口徑及連接方式 |
法蘭連接 |
DN15-DN200 |
|
螺紋連接 |
DN4-DN50 |
|
|
夾裝連接 |
DN4-DN200 |
|
|
準*度等級 |
1.0、0.5、0.2 |
|
|
量程比 |
1:10；1:15；1:20 |
|
|
傳感器材質 |
304不銹鋼、316（L）不銹鋼等 |
|
|
使用條件 |
介質溫度：-20℃～+80℃ 環境溫度：-20℃～+60℃ |
|
|
信號輸出功能 |
脈沖信號、4～20mA信號 |
|
|
通訊輸出功能 |
RS485通訊、HART協議等 |
|
|
工作電源 |
外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等 |
|
|
信號線接口 |
內螺紋M20*1.5（NPT螺紋需訂制） |
|
|
防爆等級 |
Exd IICT6 Gb |
|
|
防護等級 |
IP65或更高（可訂制） |
|
流量范圍
|
儀表口徑 |
正常流量范圍 |
擴展流量范圍 |
常規安裝方式及耐壓等級 |
特制耐壓等級 |
|
DN4 |
0.04～0.25 |
0.04～0.4 |
螺紋安裝、6.3MPa |
夾裝連接，≤42MPa |
|
DN6 |
0.1～0.6 |
0.06～0.6 |
螺紋安裝、6.3MPa |
|
|
DN10 |
0.2～1.2 |
0.15～1.5 |
螺紋安裝、6.3MPa |
|
|
DN15 |
0.6～6 |
0.5～9 |
螺紋安裝、6.3MPa |
|
|
DN20 |
0.8～8 |
0.45～9 |
螺紋安裝、6.3MPa |
|
|
DN25 |
1～10 |
0.5～10 |
螺紋安裝、6.3MPa |
|
|
DN32 |
1.5～15 |
0.8～15 |
螺紋安裝、6.3MPa |
|
|
DN40 |
2～20 |
1～20 |
螺紋安裝、6.3MPa |
|
|
DN50 |
4～40 |
2～40 |
法蘭安裝、4.0MPa |
夾裝連接，≤26MPa |
|
DN65 |
7～70 |
5～70 |
法蘭安裝、1.6MPa |
|
|
DN80 |
10～100 |
7～100 |
法蘭安裝、1.6MPa |
|
|
DN100 |
20～200 |
10～200 |
法蘭安裝、1.6MPa |
夾裝連接，≤15MPa |
|
DN125 |
25～250 |
13～250 |
法蘭安裝、1.6MPa |
|
|
DN150 |
30～300 |
15～300 |
法蘭安裝、1.6MPa |
|
|
DN200 |
80～800 |
40～800 |
法蘭安裝、1.6MPa |
夾裝連接，≤11MPa |
